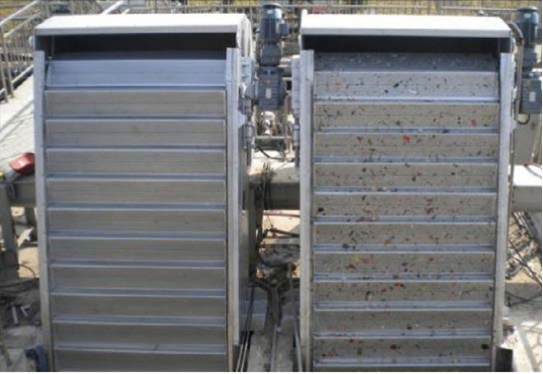

阶梯网板式格栅

JTG 型阶梯式格栅除污机是细格栅的一种，主要适用于自来水厂、污水处理厂等粗格栅后作第二道截污设备，以分离和去除污水中 10mm 以下的漂浮杂物。

该设备采用阶梯式,由定栅片和动栅片间隔组合成栅面，当污水流过时，大于栅隙的污物或悬浮物被挡在栅面上，由于定栅片固定在机架上，动栅片则由电机减速机和偏心轮连杆等运动机构带动作循环往复运动，通过相对的动、静栅片交替错位，将截留的栅渣一阶一阶地向上传输至卸料口，落入输送机或垃圾小车内，从而达到清污的目的，同时，栅面也进行了自行清理。
